按照渲染的时间顺序，流水线可分为如下几个子阶段：

构建 DOM 树、样式计算、布局阶段、分层、栅格化和显示。

1. 渲染进程将 HTML 内容转换为能够读懂DOM 树结构。
2. 渲染引擎将 CSS 样式表转化为浏览器可以理解的styleSheets，计算出 DOM 节点的样式。
3. 创建布局树，并计算元素的布局信息。
4. 对布局树进行分层，并生成分层树。
5. 为每个图层生成绘制列表，并将其提交到合成线程。合成线程将图层分图块，并栅格化将图块转换成位图。
6. 合成线程发送绘制图块命令给浏览器进程。浏览器进程根据指令生成页面，并显示到显示器上。

【构建 DOM 树】

浏览器获得HTML字节数据后会经过一个流程将字节解析为DOM树,先将HTML的原始字节数据转换为文件指定编码的字符,然后浏览器会根据HTML规范来将字符串转换成各种令牌标签，如html、body等。最终解析成一个树状的对象模型，就是dom树。

1. 转码（Bytes -> Characters）—— 读取接收到的 HTML 二进制数据，按指定编码格式将字节转换为 HTML 字符串
2. Tokens 化（Characters -> Tokens）—— 解析 HTML，将 HTML 字符串转换为结构清晰的 Tokens，每个 Token 都有特殊的含义同时有自己的一套规则
3. 构建 Nodes（Tokens -> Nodes）—— 每个 Node 都添加特定的属性（或属性访问器），通过指针能够确定 Node 的父、子、兄弟关系和所属 treeScope（例如：iframe 的 treeScope 与外层页面的 treeScope 不同）
4. 构建 DOM 树（Nodes -> DOM Tree）—— 最重要的工作是建立起每个结点的父子兄弟关系

【样式计算】

渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。

CSS 样式来源主要有 3 种：

通过 link 引用的外部 CSS 文件、style标签内的 CSS、元素的 style 属性内嵌的 CSS。

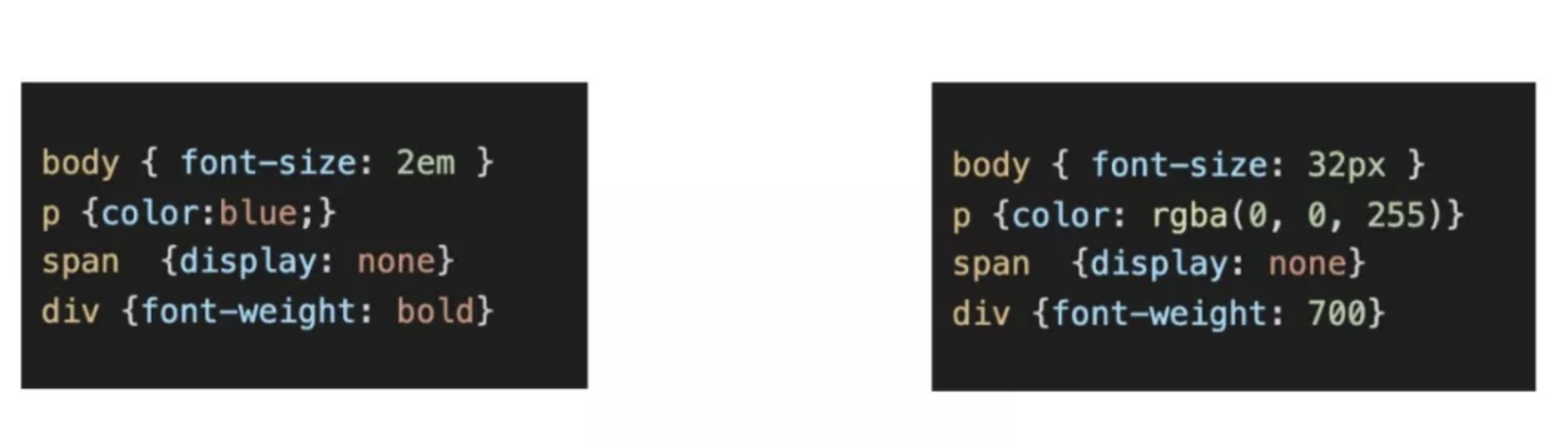

CSS 中有很多属性值，如 2em、blue、bold，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值，这个过程就是属性值标准化。处理完成后再处理样式的继承和层叠，也有称为CSSOM的构建过程。

【页面布局】

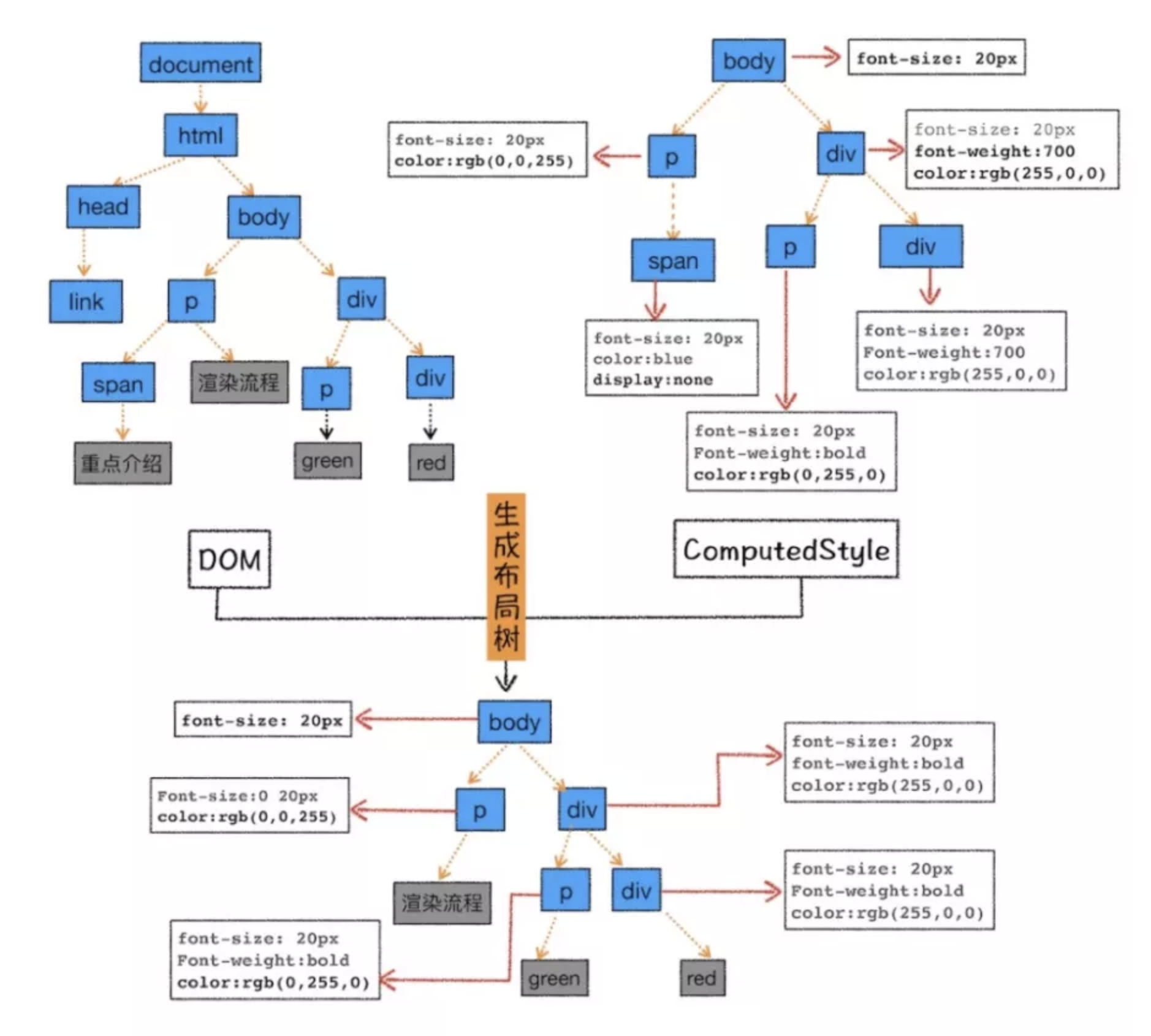

布局过程，即排除 script、meta 等功能化、非视觉节点，排除 display: none 的节点，计算元素的位置信息，确定元素的位置，构建一棵只包含可见元素布局树。

其中，这个过程需要注意的是回流和重绘。

【生成分层树】

页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-index 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）

如果你熟悉 PS，相信你会很容易理解图层的概念，正是这些图层叠加在一起构成了最终的页面图像。在浏览器中，你可以打开 Chrome 的"开发者工具"，选择"Layers"标签。渲染引擎给页面分了很多图层，这些图层按照一定顺序叠加在一起，就形成了最终的页面。

【栅格化】

合成线程会按照视口附近的图块来优先生成位图，实际生成位图的*作是由栅格化来执行的。所谓栅格化，是指将图块转换为位图。

通常一个页面可能很大，但是用户只能看到其中的一部分，我们把用户可以看到的这个部分叫做视口（viewport）。有些页面使用滚动条要滚动好久才能滚动到底部，但是通过视口，用户只能看到页面的很小一部分，所以在这种情况下，要绘制出所有图层内容的话，就会产生太大的开销，而且也没有必要。

【显示】

最后，合成线程发送绘制图块命令给浏览器进程。浏览器进程根据指令生成页面，并显示到显示器上，渲染过程完成。
